Ancho de la banda: 9 mm/12 mm
Grosor de la banda: 0,6 mm
Tamaño del tornillo: 7 mm
Material: W1/W2/W4 201/301/304
Par de apriete en vacío: 0,7 Nm (6 in-lb)
Par de apriete de instalación sugerido: 5 Nm (43 in-lb)

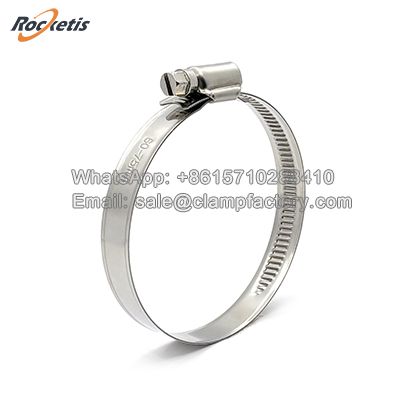

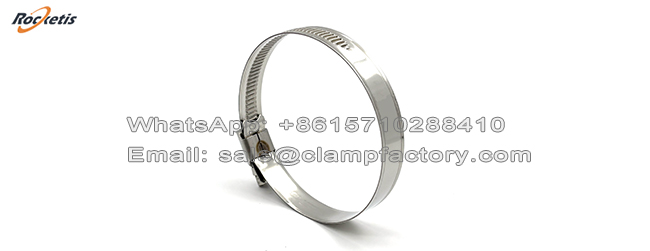

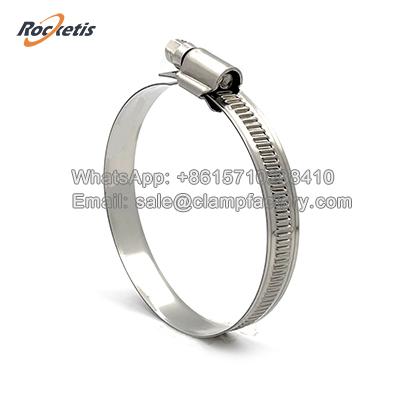

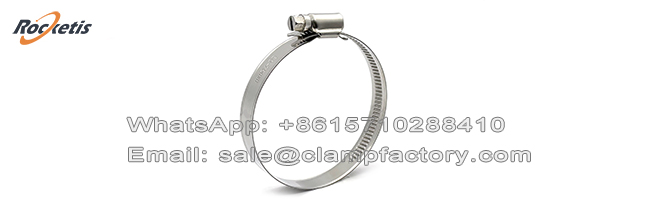

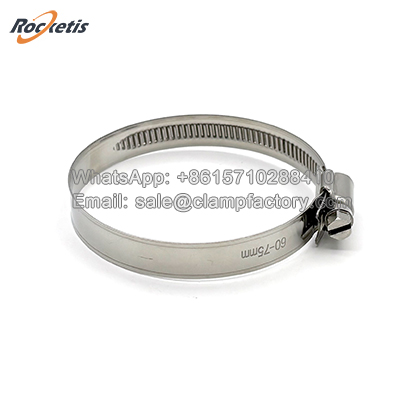

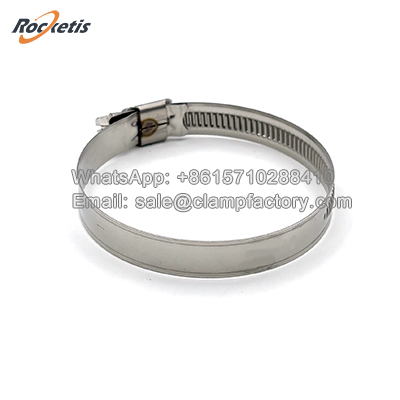

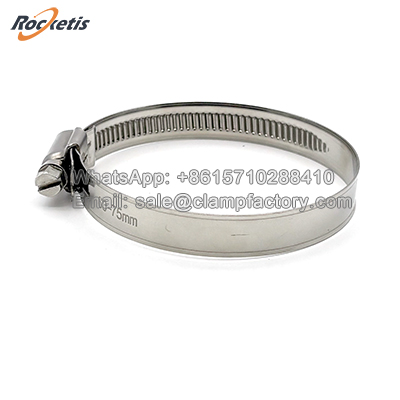

Descripción de las abrazaderas inox
La abrazadera de manguera de tornillo sin fin tipo alemán, a menudo denominada simplemente "abrazadera de manguera alemana", es reconocida por su calidad, fiabilidad y rendimiento superiores en comparación con las abrazaderas de tornillo sin fin estándar. Se caracteriza por varias características de diseño distintivas:
Banda perforada: La banda está hecha de acero inoxidable de alta calidad (AISI 301 o 304) y presenta perforaciones o agujeros de precisión. Estos agujeros se acoplan a la rosca del tornillo, proporcionando un agarre más seguro y uniforme que la banda dentada de las abrazaderas comunes.
Tornillo de alta resistencia: El tornillo suele ser un perno de cabeza hexagonal (o, a veces, de estrella/ranura) con rosca a máquina, fabricado en acero endurecido. La cabeza hexagonal permite aplicar un par de torsión significativamente mayor con herramientas como llaves de tubo.
Borde liso de la banda: El borde interior de la banda suele estar laminado o alisado para evitar que corte la manguera, protegiendo así su integridad.
Ventajas clave de las abrazaderas de manguera alemanas:
Mayor y más constante fuerza de sujeción: Pueden ejercer y mantener una fuerza radial mucho mayor.
Excelente resistencia a la vibración: El enganche seguro entre las perforaciones y el tornillo evita que se aflojen por vibración.
Durabilidad: Fabricadas en acero inoxidable resistente a la corrosión, están diseñadas para una larga vida útil en entornos hostiles.
Fiabilidad: Su diseño robusto garantiza un sellado hermético en aplicaciones críticas.

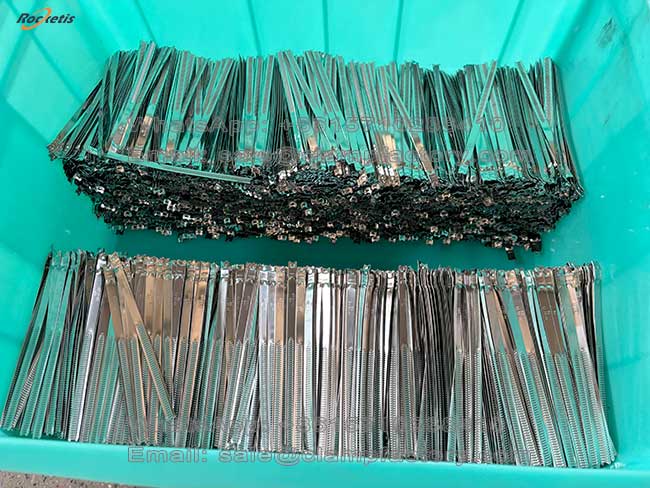

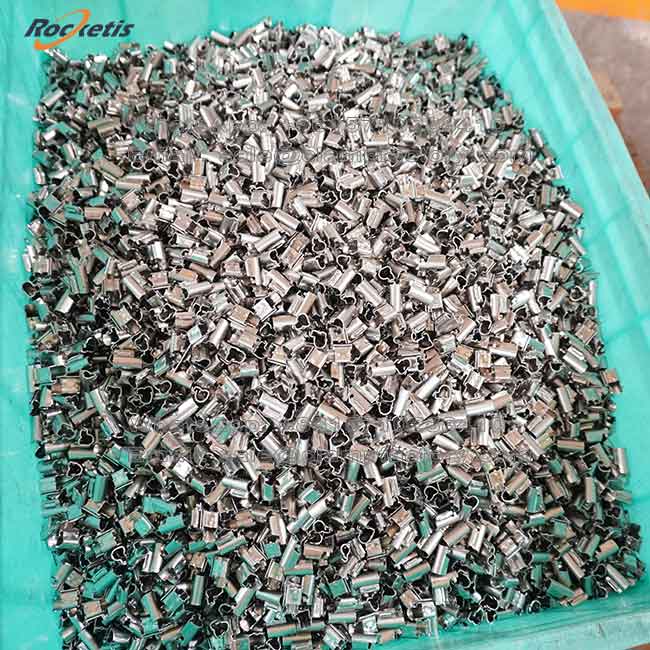

Banda de abrazaderas inox
Aplicación de las abrazaderas inox
1. Automotriz y transporte
Esta es la aplicación más común. Se utilizan en todos los sistemas del vehículo para sellar y asegurar:
Sistemas de refrigeración: Conexión de mangueras de radiador, de calefacción y de derivación.
Líneas de combustible: Conexión de mangueras de combustible a filtros, bombas y rieles de inyección.
Sistemas de admisión de aire: Fijación de conductos de admisión, tuberías del intercooler del turbocompresor y carcasas de filtros de aire.
Sistemas de dirección asistida e hidráulicos: Contención de fluidos a alta presión.
Control de emisiones: Conexión de líneas de vacío y mangueras de ventilación del cárter.
2. Industria y fabricación
Transferencia de fluidos y procesos: Se utilizan en bombas, compresores y equipos de procesamiento químico para conectar mangueras de agua, aceites, refrigerantes y ciertos productos químicos.
Refrigeración y HVAC: Fijación de líneas de refrigerante en maquinaria, enfriadores y sistemas de calefacción/ventilación.
Recolección de polvo y neumática: Conexión de mangueras y conductos para el movimiento de aire, polvo y partículas.
